Come funzionano le valvole rotative e quale tipo è adatto alla tua applicazione?

Cosa sono le valvole rotative e perché sono ampiamente utilizzate nell'industria

Le valvole rotative, comunemente denominate anche valvole rotanti, sono un'ampia categoria di dispositivi di controllo del flusso in cui il meccanismo principale per regolare, dirigere o interrompere il flusso di un fluido, gas o materiale solido sfuso è la rotazione di un elemento interno attorno a un asse fisso. A differenza delle valvole a movimento lineare come le valvole a saracinesca o le valvole a globo, dove uno stelo e un disco si muovono in linea retta per aprire o chiudere il percorso del flusso, le valvole rotative svolgono la loro funzione attraverso un movimento rotatorio di un quarto di giro o multigiro. Questa fondamentale differenza di progettazione offre alle valvole rotative numerosi vantaggi pratici: sono compatte, funzionano rapidamente, richiedono una coppia di attuazione inferiore in molte configurazioni e, se opportunamente specificate, raggiungono una chiusura ermetica con un'usura minima.

Valvole rotative si trovano praticamente in ogni settore della produzione e lavorazione industriale: dagli oleodotti e gasdotti, ai reattori chimici, alle linee di lavorazione alimentare, alla produzione farmaceutica, ai sistemi HVAC e agli impianti di trasporto pneumatico. La loro versatilità deriva dall'ampia varietà di design degli elementi rotanti interni, ciascuno progettato per soddisfare specifiche caratteristiche di flusso, condizioni di pressione e temperatura, requisiti di resistenza all'abrasione e standard igienici. Comprendere come funzionano le valvole rotanti a livello meccanico e cosa distingue un tipo da un altro è essenziale per ingegneri, professionisti degli approvvigionamenti e team di manutenzione che prendono decisioni sulla selezione e sulla sostituzione delle valvole.

Come funzionano le valvole rotative: il principio operativo fondamentale

Il principio di funzionamento di tutte le valvole rotative si basa sullo stesso concetto fondamentale: un elemento rotante posizionato all'interno di un corpo valvola controlla il passaggio del flusso allineando o disallineando un'apertura nel componente rotante con le porte di ingresso e uscita del corpo. Quando l'apertura nell'elemento rotante si allinea con entrambe le porte, il flusso passa liberamente. Quando l'elemento viene ruotato in modo che la sua sezione solida blocchi le porte, il flusso viene interrotto. La rotazione parziale tra questi due estremi fornisce la strozzatura, ovvero una riduzione controllata della portata.

L'elemento rotante è collegato ad un albero esterno che passa attraverso il corpo della valvola tramite una disposizione dello stelo sigillato. Questo albero viene ruotato manualmente tramite un volantino o una leva oppure automaticamente tramite un attuatore elettrico, pneumatico o idraulico. Le valvole rotative a un quarto di giro, che raggiungono la completa apertura e la completa chiusura con una rotazione di 90 gradi, sono la configurazione più comune perché offrono un funzionamento rapido, un design semplice dell'attuatore e una chiara indicazione visiva della posizione della valvola dall'orientamento della maniglia esterna. Le valvole rotative multigiro, come alcuni modelli di valvole a maschio, completano il loro ciclo operativo su più giri completi ma offrono un controllo del flusso più preciso in alcune applicazioni.

La tenuta tra l'elemento rotante e il corpo della valvola rappresenta una sfida ingegneristica critica nella progettazione delle valvole rotative. A seconda dell'applicazione, le tenute possono essere ottenute attraverso il contatto metallo-metallo con superfici di accoppiamento lavorate con precisione, anelli di sede in elastomero o PTFE contro cui preme l'elemento rotante o, nelle applicazioni con solidi sfusi, giochi radiali stretti tra il rotore e l'alloggiamento che riducono al minimo le perdite di aria o prodotto tra le zone ad alta e bassa pressione.

Principali tipologie di valvole rotative e loro caratteristiche distintive

La famiglia delle valvole rotative comprende diversi tipi di valvole distinte, ciascuna con una geometria dell'elemento rotante e una disposizione di tenuta diverse. Per selezionare il tipo corretto è necessario che le caratteristiche di progettazione della valvola corrispondano alle esigenze specifiche dell'applicazione: tipo di fluido, classe di pressione, intervallo di temperatura, caratteristiche di flusso richieste e accessibilità per la manutenzione.

Valvole a sfera

La valvola a sfera è il tipo più diffuso di valvola rotativa nei sistemi di fluidi industriali. Il suo elemento rotante è una sfera – la palla – con un foro cilindrico al centro. Quando il foro si allinea con la tubazione, il flusso passa con una restrizione minima. Una rotazione di un quarto di giro porta la parte solida della sfera contro le sedi, bloccando completamente il flusso. Le valvole a sfera a passaggio totale hanno un diametro pari al diametro interno del tubo, producendo una caduta di pressione praticamente nulla quando sono completamente aperte: un vantaggio significativo nei sistemi in cui è importante la conservazione della pressione. I design a passaggio ridotto utilizzano un foro più piccolo per risparmiare sui costi e sono accettabili laddove è tollerabile una certa caduta di pressione. Le valvole a sfera offrono un'eccellente chiusura bidirezionale, un funzionamento rapido, bassi requisiti di coppia e sono disponibili in un'ampia gamma di materiali e classi di pressione, rendendole la scelta predefinita per il servizio di isolamento nella maggior parte dei servizi con liquidi e gas.

Valvole a farfalla

La valvola a farfalla utilizza un disco, la "farfalla", montato su un albero centrale che corre diametralmente attraverso il foro del flusso. Quando il disco viene ruotato per essere parallelo alla direzione del flusso, la valvola è completamente aperta. Un quarto di giro porta il disco perpendicolare al flusso, chiudendo la valvola. Poiché il disco rimane sempre nel percorso del flusso anche quando sono aperte, le valvole a farfalla producono intrinsecamente una maggiore resistenza al flusso rispetto alle valvole a sfera a passaggio totale, ma il loro design compatto e leggero e il basso costo rispetto alle dimensioni del corpo le rendono eccezionalmente popolari per tubazioni di grande diametro, in particolare nel trattamento dell'acqua, HVAC e sistemi di processo a bassa pressione. Le valvole a farfalla ad alte prestazioni con geometria del disco eccentrico (design a doppio e triplo offset) garantiscono una tenuta metallo su metallo adatta per applicazioni industriali esigenti a pressioni e temperature elevate.

Valvole a maschio

Le valvole a maschio utilizzano un otturatore cilindrico o conico come elemento rotante, con una porta passante che si allinea al percorso del flusso quando è aperta. L'otturatore ruota all'interno del corpo della valvola, tradizionalmente lubrificato da grasso iniettato sotto pressione per ridurre l'attrito e mantenere la tenuta tra l'otturatore e il foro del corpo. Le moderne valvole a maschio utilizzano spesso design del corpo con manicotto in PTFE o rivestito in elastomero che eliminano la necessità di lubrificazione e forniscono una tenuta affidabile senza le esigenze di manutenzione delle tradizionali valvole a maschio lubrificate. Le valvole a maschio eccellono nei servizi con liquami e fluidi sporchi perché il movimento rotatorio dell'otturatore tende a pulire le superfici di seduta durante ogni operazione. Le configurazioni delle valvole a maschio multiporta, con tre o quattro porte di flusso, consentono a una singola valvola di dirigere il flusso tra più rami della tubazione, sostituendo ciò che altrimenti richiederebbe diverse valvole e raccordi separati.

Valvole rotative a camera d'aria (alimentatori rotanti)

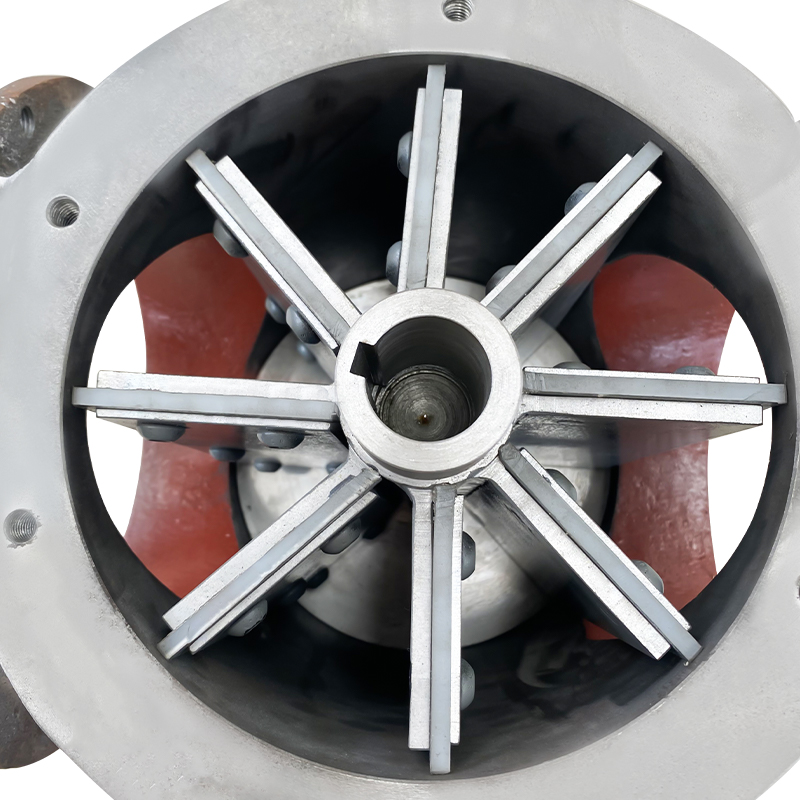

Le valvole rotanti della camera d'aria, chiamate anche alimentatori rotanti o camere d'aria a ruota cellulare, sono una categoria specializzata di valvole rotanti progettate specificamente per la movimentazione di materiali solidi sfusi come polveri, granuli, pellet e materiali fibrosi nei sistemi di trasporto pneumatico, raccolta delle polveri e stoccaggio/scarico. A differenza delle valvole di controllo dei fluidi, le camere di equilibrio rotanti non controllano direttamente il flusso di un gas o di un liquido. Dosano invece i solidi sfusi da una zona a pressione più elevata (come una tramoggia di stoccaggio o un separatore a ciclone) in una linea di trasporto a pressione inferiore mantenendo un'efficace tenuta d'aria tra i due ambienti a pressione. L'elemento rotante è un rotore a più pale, in genere da 6 a 12 pale, che gira lentamente all'interno di un alloggiamento a tolleranza ridotta. Quando ciascuna cella (tasca tra pale adiacenti) passa sotto l'ingresso, si riempie con il materiale proveniente dalla tramoggia sovrastante. Mentre il rotore continua a girare, la cella piena si sposta verso la porta di uscita, dove il materiale viene scaricato nella linea di trasporto sottostante. La distanza ridotta tra le punte delle palette del rotore e il corpo dell'alloggiamento riduce al minimo le perdite d'aria tra le zone.

Valvole deviatrici

Le valvole deviatrici rotanti vengono utilizzate per reindirizzare il flusso da un singolo ingresso a una di due o più uscite o per combinare i flussi da più ingressi in un'unica uscita. Sono ampiamente utilizzati nei sistemi di trasporto pneumatico, nella lavorazione alimentare e farmaceutica e nelle operazioni di miscelazione. L'elemento rotante è tipicamente un deviatore o un tubo rotante che oscilla tra le posizioni di uscita. Nelle applicazioni sanitarie, le valvole deviatrici rotanti sono progettate per una completa pulibilità, con superfici interne lisce, zone morte minime e facile smontaggio, per conformarsi agli standard GMP farmaceutici e di sicurezza alimentare.

Confronto dei tipi di valvole rotative in base all'idoneità all'applicazione

La selezione del tipo di valvola rotativa più appropriata richiede la valutazione simultanea di più parametri dell'applicazione. La tabella seguente fornisce un confronto strutturato per supportare le decisioni di selezione iniziale:

Componenti chiave di una valvola rotativa e loro funzioni

Indipendentemente dal tipo specifico, la maggior parte delle valvole rotative condivide un insieme comune di componenti strutturali. Capire cosa fa ciascun componente aiuta i team di manutenzione a identificare i punti di guasto e a prendere decisioni informate sulla riparazione o sulla sostituzione.

• Corpo valvola: Il guscio esterno contenente pressione che si collega alla tubazione tramite flange, estremità filettate o morsetti tipo wafer. Il corpo ospita tutti i componenti interni e deve essere dimensionato per la pressione e la temperatura massime di esercizio del sistema. I materiali del corpo vanno dalla ghisa e acciaio al carbonio per applicazioni standard all'acciaio inossidabile, leghe duplex e materiali esotici per servizi corrosivi o di elevata purezza.
• Elemento rotante: La sfera, il disco, il tappo o il rotore che controlla fisicamente il flusso ruotando all'interno del corpo. La sua geometria, finitura superficiale e materiale determinano direttamente le caratteristiche di flusso della valvola, le prestazioni di tenuta e la resistenza all'usura e alla corrosione del fluido di processo o del materiale sfuso.
• Sedi e guarnizioni: Le superfici di appoggio e gli anelli di tenuta che formano il confine di pressione tra l'elemento rotante e il corpo della valvola. Nelle valvole a sede morbida, le sedi sono generalmente anelli in PTFE o elastomero che garantiscono una chiusura a tenuta di bolle. Le valvole con sedi metalliche utilizzano superfici in lega dura lavorate con precisione per servizi ad alta temperatura o abrasivi in ​​cui le sedi morbide potrebbero cedere prematuramente.
• Stelo e imballaggio: L'albero che trasmette il movimento rotatorio dall'attuatore o volantino all'elemento rotante. Lo stelo passa attraverso il corpo della valvola tramite un premistoppa riempito con anelli di tenuta in PTFE, grafite o elastomero che impediscono al fluido di processo di fuoriuscire nell'atmosfera lungo lo stelo. Le disposizioni di baderne live-loaded utilizzano molle per mantenere una compressione costante della baderna man mano che la baderna si usura, prolungando l'intervallo di manutenzione.
• Attuatore: Il dispositivo che guida la rotazione dello stelo. Gli attuatori manuali includono leve (per valvole a quarto di giro) e riduttori (per valvole più grandi o con coppia più elevata). Gli attuatori automatizzati (tipo pneumatico a glifo o a pignone e cremagliera, operatori di motori elettrici o attuatori idraulici) consentono il funzionamento remoto, il posizionamento di sicurezza e l'integrazione con sistemi di controllo distribuito (DCS) o sistemi strumentati di sicurezza (SIS).

Fattori da considerare quando si seleziona una valvola rotativa

Effettuare la corretta selezione della valvola rotativa richiede una valutazione sistematica delle condizioni operative e dei requisiti funzionali per ciascuna specifica applicazione. Affrettare questo processo o fare affidamento esclusivamente su precedenti storici porta a guasti prematuri delle valvole, arresti non pianificati per manutenzione e, nei servizi critici, incidenti di sicurezza. I seguenti fattori dovrebbero essere presi in considerazione in ogni esercizio di selezione della valvola:

• Fluido o materiale di processo: Identificare se la valvola gestirà un liquido pulito, un gas, un liquame o un solido sfuso. Valutare la corrosività, l'abrasività, la viscosità, la dimensione e la concentrazione delle particelle ed eventuali requisiti di controllo dell'igiene o della contaminazione. Queste caratteristiche determinano il materiale del corpo, il materiale della sede e il design del rotore o del disco.
• Valori nominali di pressione e temperatura: Stabilire la pressione di esercizio massima consentita (MAWP) e l'intero intervallo di temperature di esercizio, compresi gli estremi di avvio e arresto. Verificare che la curva nominale pressione-temperatura della valvola selezionata, come definita da standard come ASME B16.34, copra l'intero campo operativo con un margine di sicurezza adeguato.
• Funzione richiesta: isolamento, controllo o diversione: Definire se la valvola deve fornire solo isolamento on-off, controllo proporzionale del flusso (strozzatura) o instradamento del flusso tra più destinazioni. Le valvole a sfera con porte standard sono ottimizzate per l'isolamento; Le valvole a sfera con porta a V e le valvole a farfalla sono più adatte al controllo modulante; le valvole a maschio e le valvole deviatrici gestiscono i compiti di instradamento.
• Metodo di attivazione e posizione di sicurezza: Determinare se la valvola verrà azionata manualmente o automaticamente. Per le valvole automatizzate, definire la posizione di sicurezza richiesta (fail-open, fail-close o fail-in-place) in base ai requisiti di sicurezza del processo. Ciò determina il tipo di attuatore e la configurazione del ritorno a molla.
• Accesso per la manutenzione e disponibilità delle parti di ricambio: Valutare la frequenza con cui la valvola richiederà manutenzione nelle condizioni operative previste e verificare che sedi, guarnizioni e guarnizioni di ricambio siano prontamente disponibili presso il produttore o i distributori locali. Per i servizi critici, prendere in considerazione la possibilità di specificare un design della valvola che consenta la sostituzione in linea della sede e della guarnizione senza rimuovere il corpo della valvola dalla tubazione.

Pratiche di manutenzione che prolungano la durata utile della valvola rotativa

Le valvole rotative sono generalmente riconosciute come una manutenzione inferiore rispetto alle valvole a movimento lineare perché il loro funzionamento a un quarto di giro produce meno usura sulle superfici di seduta per ciclo rispetto al contatto strisciante delle valvole a saracinesca o a globo. Tuttavia, trascurare la manutenzione preventiva accelererà l'usura della sede, aumenterà le perdite dello stelo e, in ultima analisi, si tradurrà in un guasto della valvola nel peggiore momento possibile. Stabilire un programma di manutenzione strutturato basato sulla frequenza effettiva del ciclo operativo e sulle condizioni di processo è il modo più efficace per massimizzare la durata e l'affidabilità della valvola rotativa.

Per le valvole a sfera e a farfalla per servizio fluidi, le attività di manutenzione ordinaria includono l'ispezione e la regolazione della compressione della guarnizione dello stelo per evitare perdite esterne, la verifica del funzionamento dell'attuatore e della calibrazione del finecorsa e il controllo di eventuali segni di perdita della sede oltre la valvola chiusa durante gli arresti pianificati. Per le valvole rotative a camera di equilibrio nel servizio di solidi sfusi, le attività di manutenzione più critiche sono il monitoraggio dei giochi tra rotore e alloggiamento (che aumentano man mano che le pale del rotore e il foro dell'alloggiamento si usurano a causa del contatto con materiale abrasivo), l'ispezione delle guarnizioni della piastra terminale e la lubrificazione dei cuscinetti dell'albero del rotore secondo il programma del produttore. Quando la distanza tra rotore e alloggiamento supera il massimo specificato dal produttore, le perdite d'aria tra le zone di pressione aumentano sostanzialmente, riducendo l'efficienza di trasporto e causando potenzialmente un riflusso del materiale: a quel punto è necessaria la sostituzione del rotore o la rialesatura dell'alloggiamento per ripristinare le prestazioni.
