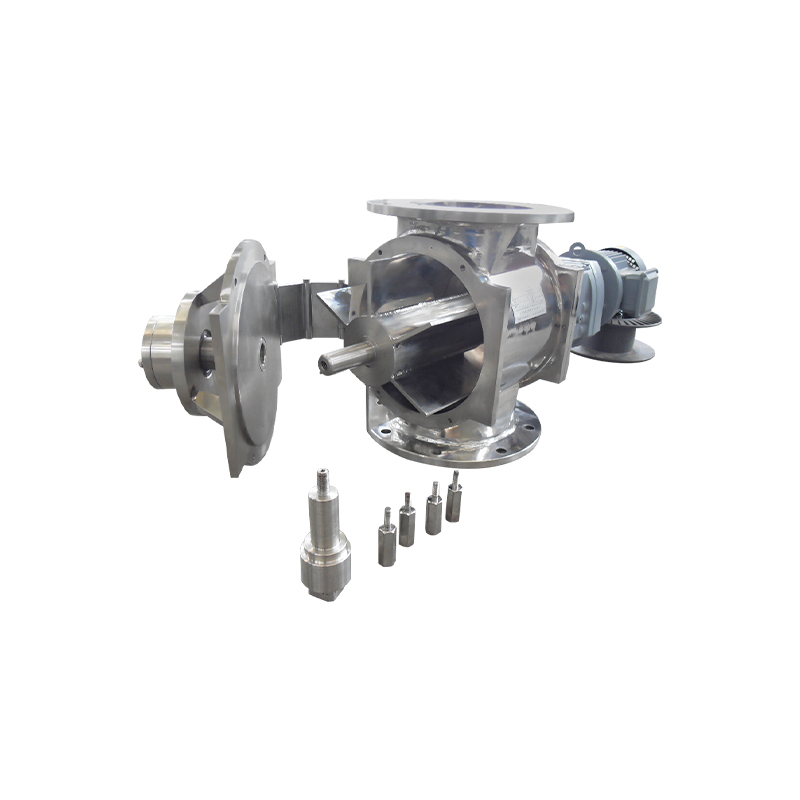

Che cos'è una valvola rotativa ad apertura rapida e pulizia rapida?
Una valvola rotativa ad apertura rapida e pulizia rapida è un tipo specializzato di camera di equilibrio rotativa o valvola di alimentazione rotativa progettata per applicazioni in cui sia l'accesso rapido per la pulizia interna che la movimentazione affidabile dei materiali sfusi sono requisiti operativi critici. A differenza delle valvole rotative convenzionali che richiedono un ampio smontaggio per la manutenzione, questo design incorpora meccanismi di apertura senza attrezzi o con un utilizzo minimo di attrezzi che consentono agli operatori di accedere al rotore, all'alloggiamento e alle superfici di tenuta in pochi minuti. Ciò rende la valvola particolarmente preziosa nei settori in cui gli standard igienici sono rigorosi, i tempi di fermo della produzione sono costosi o i cambi di prodotto avvengono frequentemente.
La valvola rotativa stessa funziona utilizzando un rotore multi-pala che gira all'interno di un alloggiamento cilindrico per dosare o trasferire solidi sfusi, polveri o granuli da una zona di pressione a un'altra, in genere da una tramoggia o un silo a una linea di trasporto pneumatico o a un sistema di imballaggio. La funzione di "pulizia rapida" risolve una delle sfide operative più persistenti con le valvole rotative standard: la difficoltà di pulire a fondo la cavità interna, le tasche del rotore e le piastre terminali senza rimuovere l'intera unità dalla tubazione.
Come funziona il meccanismo di apertura rapida
La caratteristica ingegneristica distintiva di questo tipo di valvola è il design del suo alloggiamento. Piuttosto che un involucro imbullonato e completamente sigillato che richiede la rimozione completa per accedere al rotore, valvole rotative ad apertura rapida e pulizia rapida utilizzare una delle diverse configurazioni di accesso:
- Design dell'alloggiamento diviso: Il corpo cilindrico è diviso in due metà, tipicamente superiore e inferiore, unite da morsetti a sgancio rapido, leve o chiusure a cerniera. Il rilascio dei morsetti consente alla metà inferiore di aprirsi o cadere, esponendo completamente il rotore senza disturbare le connessioni di ingresso o di uscita.
- Design del rotore oscillante: La piastra terminale su un lato della valvola è fissata con un anello di bloccaggio incernierato o un raccordo a baionetta. Lo sbloccaggio dell'anello consente alla piastra terminale e al gruppo del rotore di scorrere o oscillare verso l'esterno come una singola unità, offrendo pieno accesso alle tasche del rotore e al foro dell'alloggiamento.
- Design del rotore estraibile: Il rotore è montato su un albero che può essere ritirato assialmente dall'alloggiamento dopo aver allentato alcuni elementi di fissaggio, consentendo la rimozione e l'ispezione o la pulizia del rotore su un banco di lavoro anziché in posizione.
Ciascuno di questi meccanismi è progettato per ridurre al minimo il tempo che intercorre tra l'arresto della valvola e l'accessibilità dei componenti interni. Nei modelli ben progettati, l'esposizione completa del rotore può essere ottenuta in meno di cinque minuti senza attrezzi speciali, un vantaggio significativo rispetto ai progetti tradizionali che potrebbero richiedere un'ora o più di lavoro meccanico.
Componentei strutturali chiave e loro funzioni
Comprendere l'anatomia interna di una valvola rotativa ad apertura rapida e pulizia rapida aiuta i team di manutenzione a gestire correttamente l'attrezzatura e a selezionare le parti di ricambio appropriate.
Gruppo rotore
Il rotore è il cuore della valvola. È costituito da un albero centrale con alette o lame disposte radialmente che formano tasche per la cattura e il dosaggio del materiale. Nei modelli a pulizia rapida, il rotore è generalmente prodotto con tolleranze strette e può presentare design a tasca aperta o semiaperta che riducono l'accumulo di materiale negli angoli. I rotori sono spesso realizzati in acciaio inossidabile e possono avere punte delle palette rimovibili realizzate in polimeri resistenti all'usura come UHMWPE o PEEK, che possono essere sostituite singolarmente senza modificare l'intero rotore.
Alloggiamento e piastre terminali
L'alloggiamento forma la cavità cilindrica in cui gira il rotore. Nei modelli ad apertura rapida, l'alloggiamento incorpora superfici di accoppiamento lavorate con precisione lungo la linea di divisione o sull'interfaccia della piastra terminale per mantenere una tenuta affidabile quando è chiuso. Le piastre terminali contengono le sedi dei cuscinetti, le tenute dell'albero e talvolta i collegamenti dell'aria di purga. Nei modelli a pulizia rapida, le piastre terminali sono progettate per una rimozione rapida, spesso fissate da un singolo anello di bloccaggio anziché da più bulloni singoli.
Sistema di tenuta
Le guarnizioni dell'albero impediscono alla polvere fine di migrare lungo l'albero del rotore nei cuscinetti e nella scatola del cambio. Nelle versioni igieniche di questa valvola, le guarnizioni sono spesso guarnizioni a labbro o tenute meccaniche realizzate con materiali conformi alla FDA come silicone o EPDM. Alcuni modelli includono un collegamento dell'aria di spurgo che introduce aria compressa pulita nella zona della tenuta meccanica per creare una barriera di pressione positiva, mantenendo la contaminazione del prodotto fuori dagli alloggiamenti dei cuscinetti.
Materiali di costruzione
La scelta del materiale per le valvole rotative ad apertura rapida e pulizia rapida dipende dal prodotto da movimentare, dai requisiti normativi e dal metodo di pulizia utilizzato. Le configurazioni più comuni sono descritte di seguito:
| Component | Materiale comune | Contesto applicativo |
| Alloggiamento | Acciaio inossidabile 316L | Alimentare, farmaceutico, chimica fine |
| Rotore | Acciaio inossidabile 304 o 316L | Servizio igienico e resistente alla corrosione |
| Rotore Tip Seals | UHMWPE, PEEK o PTFE | Materiali critici per l'usura o abrasivi |
| Tenute dell'albero | Silicone, EPDM o Viton | Servizio conforme alla FDA o resistente agli agenti chimici |
| Alloggiamento (industrial) | Ghisa o acciaio al carbonio | Cemento, minerali, solidi sfusi in genere |
Per le applicazioni farmaceutiche e alimentari, le superfici interne sono generalmente rifinite con un valore Ra di 0,8 µm o migliore e tutti i materiali a contatto con il prodotto devono essere conformi a standard come FDA 21 CFR, Regolamento UE 10/2011 o linee guida EHEDG. Questo livello di qualità della superficie impedisce la crescita microbica e rende la pulizia a umido molto più efficace.
Metodi di pulizia compatibili con questo design della valvola
La designazione di pulizia rapida implica che la valvola è compatibile con protocolli di pulizia sistematici e non solo con una pulizia rapida. A seconda del settore e del prodotto, vengono utilizzati diversi approcci di pulizia:
Lavaggio a secco
Per le applicazioni con polvere secca in cui è necessario evitare l'umidità, il rotore viene rimosso e pulito utilizzando aria compressa, spazzole o apparecchiature a vuoto. L'alloggiamento aperto consente agli operatori di raggiungere accuratamente tutte le superfici interne. Questo è comune nelle industrie molitorie, delle spezie e dei prodotti chimici speciali.
Lavaggio a umido e CIP
Nella lavorazione alimentare e nella produzione farmaceutica, le valvole vengono spesso pulite sul posto (CIP) utilizzando acqua calda, soluzioni detergenti o agenti igienizzanti. Le valvole rotative ad apertura rapida e pulizia rapida progettate per la compatibilità CIP presentano fori interni lisci, nessuna zona morta in cui il liquido può accumularsi e porte di scarico per consentire un lavaggio completo. Dopo l'apertura, i singoli componenti possono anche essere immersi e puliti in bagni a ultrasuoni per una decontaminazione approfondita.
Sterilizzazione a vapore
Alcune applicazioni farmaceutiche e di biotrattamento richiedono la sterilizzazione sul posto (SIP) utilizzando vapore. Le valvole classificate per il servizio SIP sono costruite interamente con materiali in grado di resistere a cicli di vapore ripetuti da 121°C a 134°C senza deformazioni, degrado delle guarnizioni o modifiche dimensionali. Ciò elimina la necessità di rimuovere la valvola per la sterilizzazione in autoclave.
Settori e applicazioni in cui questa valvola eccelle
Le valvole rotative ad apertura rapida e pulizia rapida non sono un prodotto di nicchia: servono un'ampia gamma di settori in cui la pulizia della movimentazione dei materiali e l'efficienza operativa devono coesistere.
- Lavorazione di alimenti e bevande: La manipolazione di farina, zucchero, cacao, latte in polvere, spezie e caffè richiede un rigoroso controllo degli allergeni e della contaminazione incrociata. Una pulizia rapida tra un ciclo e l'altro del prodotto è essenziale per la conformità e la sicurezza alimentare.
- Produzione farmaceutica: I principi attivi farmaceutici (API) e gli eccipienti richiedono procedure di pulizia convalidate. Il design ad accesso rapido consente un'ispezione visiva completa e un campionamento con tampone per verificare l'efficacia della pulizia.
- Produzione nutraceutica e integratori: I frequenti cambi di SKU, i severi requisiti GMP e la gestione delle polveri sottili rendono le valvole rotative a pulizia rapida la scelta standard in questo settore.
- Elaborazione chimica: Le sostanze chimiche reattive o pericolose richiedono una pulizia approfondita per prevenire la contaminazione incrociata. La capacità di smontare e ispezionare rapidamente la valvola supporta protocolli di manipolazione sicuri.
- Materie plastiche e compositi: I cambiamenti di colore e le transizioni di resina beneficiano di cicli di pulizia rapidi che riducono al minimo gli sprechi di tempo di produzione tra i cambi di formulazione.
- Alimentazione animale e agricoltura: La produzione di mangimi multi-ingrediente richiede uno spurgo rapido tra i lotti per mantenere l'accuratezza nutrizionale e prevenire il trascinamento degli ingredienti.
Specifiche prestazionali da valutare prima dell'acquisto
La scelta della giusta valvola rotativa ad apertura rapida e pulizia rapida richiede una valutazione approfondita sia delle condizioni di processo che dei requisiti di pulizia. Le seguenti specifiche dovranno essere definite e comunicate al fornitore:
- Diametro e lunghezza del rotore: Determina la capacità volumetrica per giro e la dimensione fisica della valvola. I diametri comuni vanno da 100 mm a 600 mm per applicazioni industriali.
- Velocità del rotore e produttività: Tipicamente espresso in giri al minuto e portata volumetrica (m³/h o ft³/min). La combinazione di geometria del rotore, velocità e densità apparente del materiale determina la portata massica effettiva.
- Valutazione della pressione differenziale: La valvola deve gestire la differenza di pressione tra l'ingresso (gravità o pressione positiva) e l'uscita (pressione della linea di trasporto pneumatico) senza eccessive perdite d'aria oltre il rotore.
- Disposizione dell'azionamento: Le configurazioni con trasmissione diretta, trasmissione a cinghia o motoriduttore influiscono sullo spazio di installazione e sull'accesso per la manutenzione. L'unità deve essere posizionata in modo da non ostacolare il meccanismo di apertura rapida.
- Certificazione di pulizia: Per i settori regolamentati, richiedere la documentazione che confermi che il design della valvola è stato convalidato per la compatibilità CIP o SIP e che le finiture superficiali soddisfano i valori Ra specificati.
- Classificazione ATEX o antideflagrante: Se si maneggiano polveri combustibili o infiammabili, la valvola deve essere classificata e certificata per l'uso in atmosfere potenzialmente esplosive secondo la Direttiva ATEX 2014/34/UE o standard equivalenti.
Vantaggi della manutenzione e costo totale di proprietà
I vantaggi operativi di una valvola rotativa ad apertura rapida e pulizia rapida vanno ben oltre la comodità di pulizia. Dal punto di vista del costo totale di proprietà, queste valvole offrono vantaggi misurabili rispetto ai design convenzionali. La riduzione dei tempi di pulizia si traduce direttamente in tempi di fermo della produzione più brevi: negli stabilimenti alimentari o farmaceutici ad alta produttività, il risparmio anche di 30 minuti per ciclo di pulizia per turno può recuperare centinaia di ore di produzione all'anno.
La capacità di eseguire ispezioni visive approfondite durante ciascun ciclo di pulizia significa anche che l'usura delle punte del rotore, delle guarnizioni e delle superfici dei fori dell'alloggiamento viene rilevata tempestivamente, prima che causi deriva della misurazione, perdite d'aria eccessive o contaminazione del prodotto. Questa capacità di manutenzione predittiva riduce la probabilità di arresti imprevisti e prolunga la durata complessiva della valvola. La sostituzione dei singoli componenti usurati, come le guarnizioni della punta del rotore o le guarnizioni dell'albero, è semplice una volta che il meccanismo di apertura rapida consente l'accesso, evitando la necessità di sostituire prematuramente l'intero gruppo valvola.
Confrontando il costo di capitale con una valvola rotativa standard, il modello ad apertura rapida comporta un prezzo iniziale più elevato. Tuttavia, se si considerano i costi della manodopera per la pulizia, i costi dei tempi di inattività durante la manutenzione e i costi di verifica della conformità normativa, gli aspetti economici del ciclo di vita favoriscono costantemente la progettazione a pulizia rapida in qualsiasi applicazione che richieda intervalli di pulizia frequenti o convalidati.
