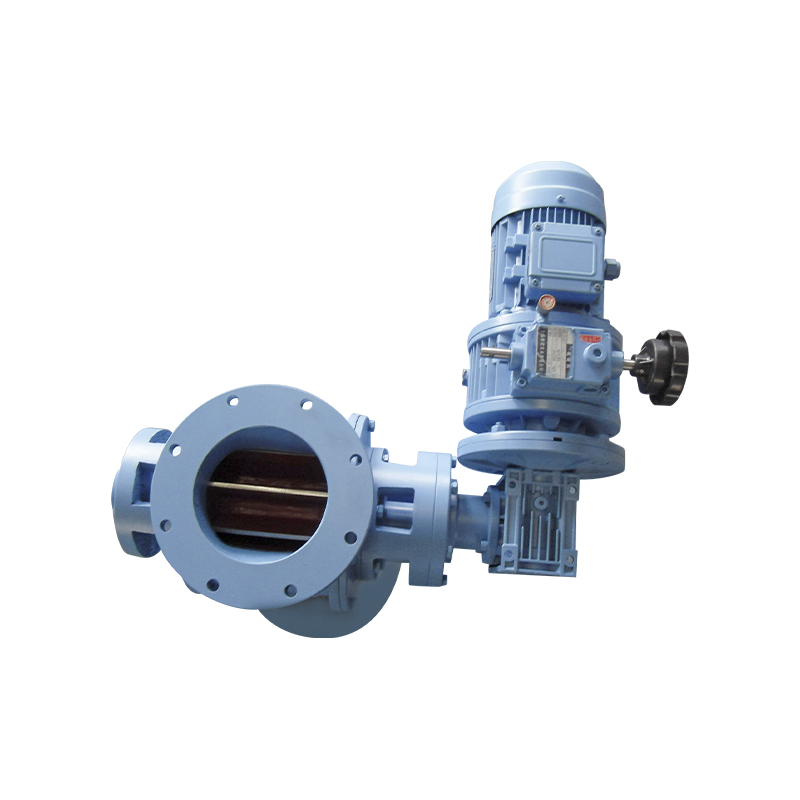

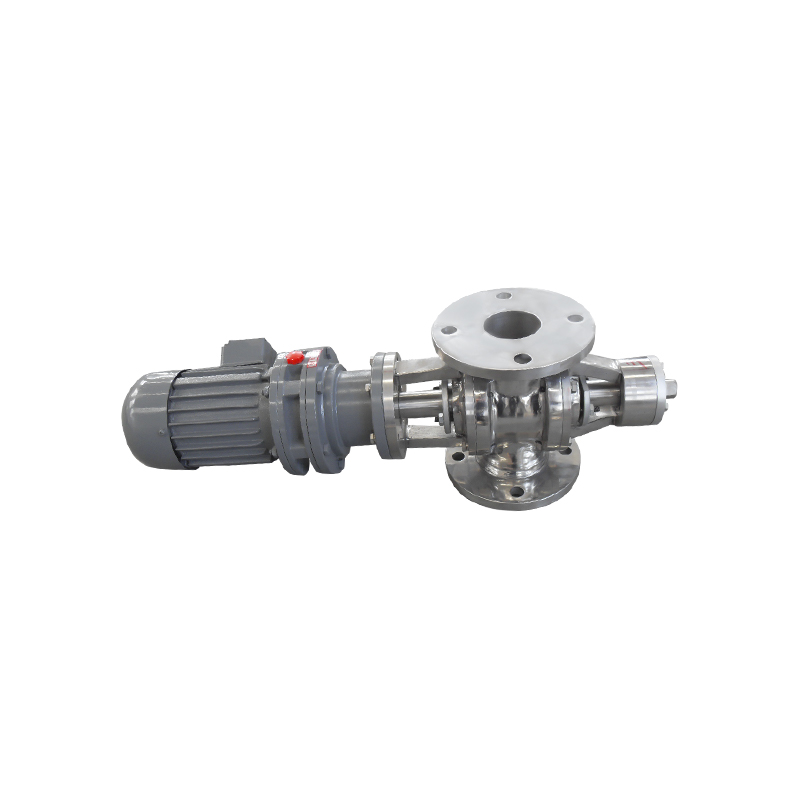

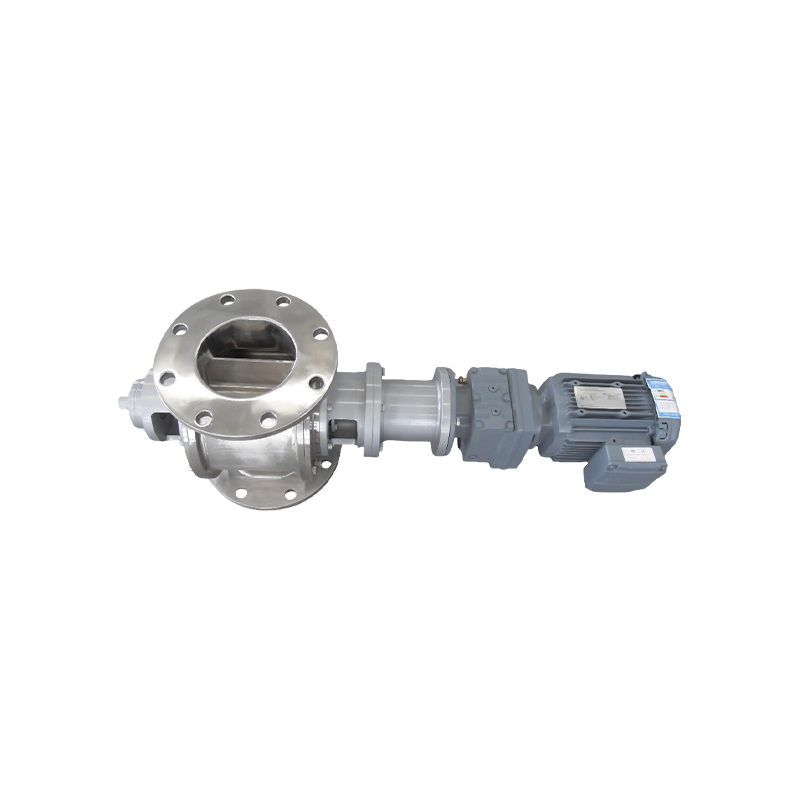

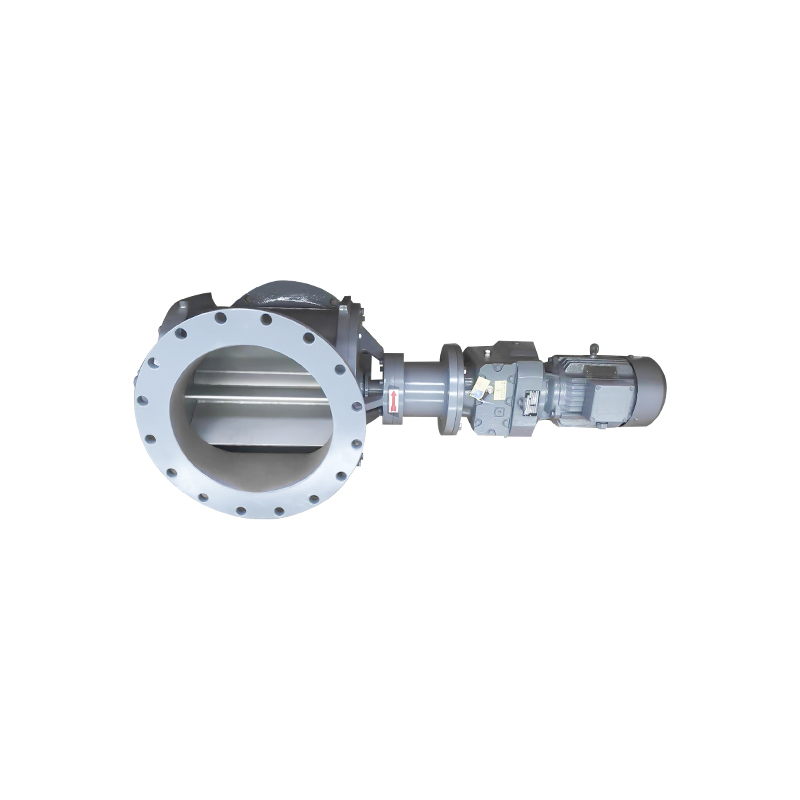

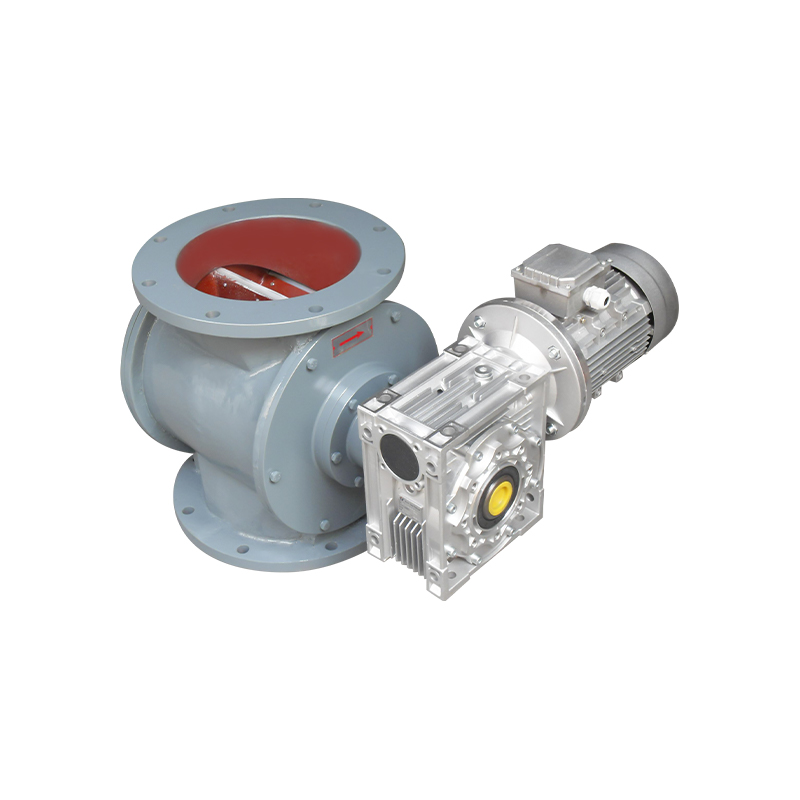

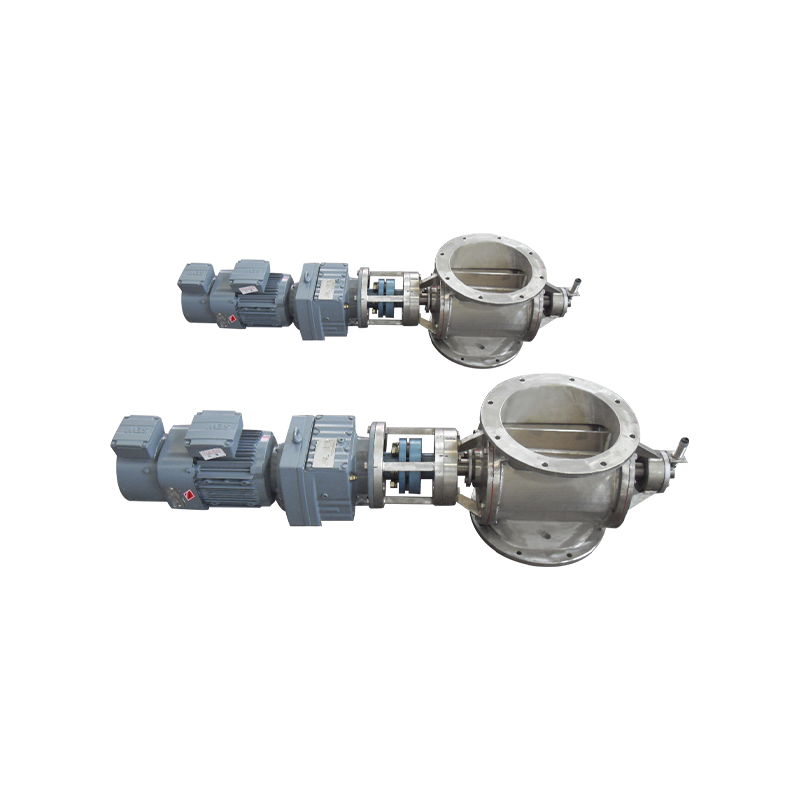

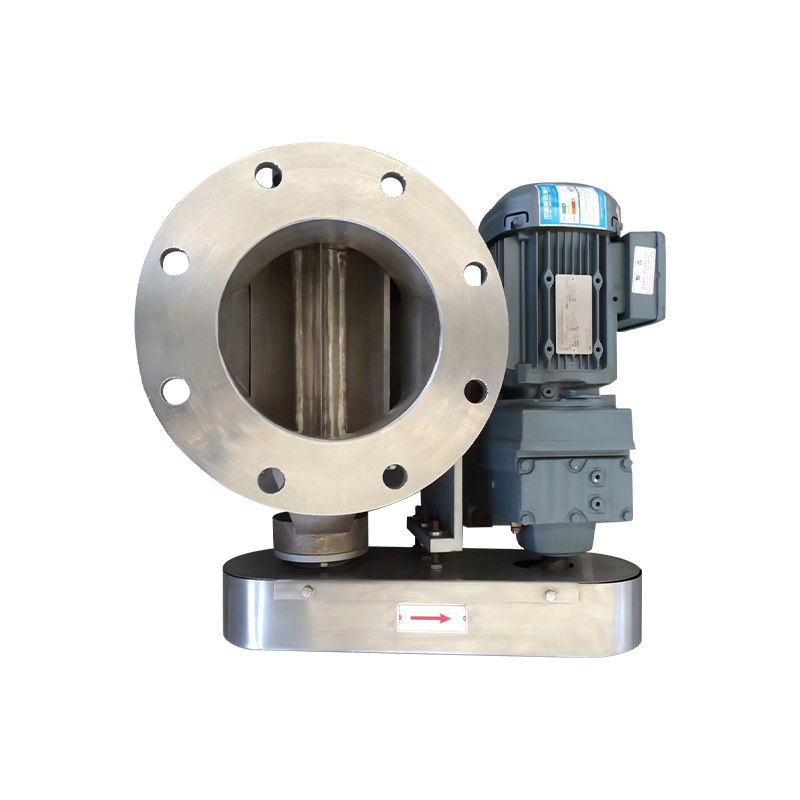

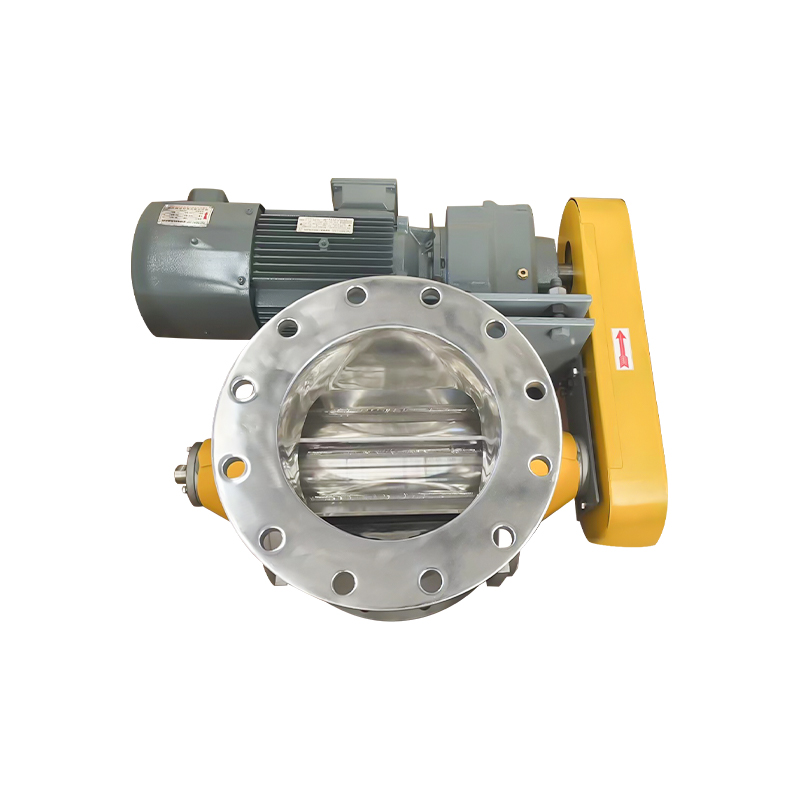

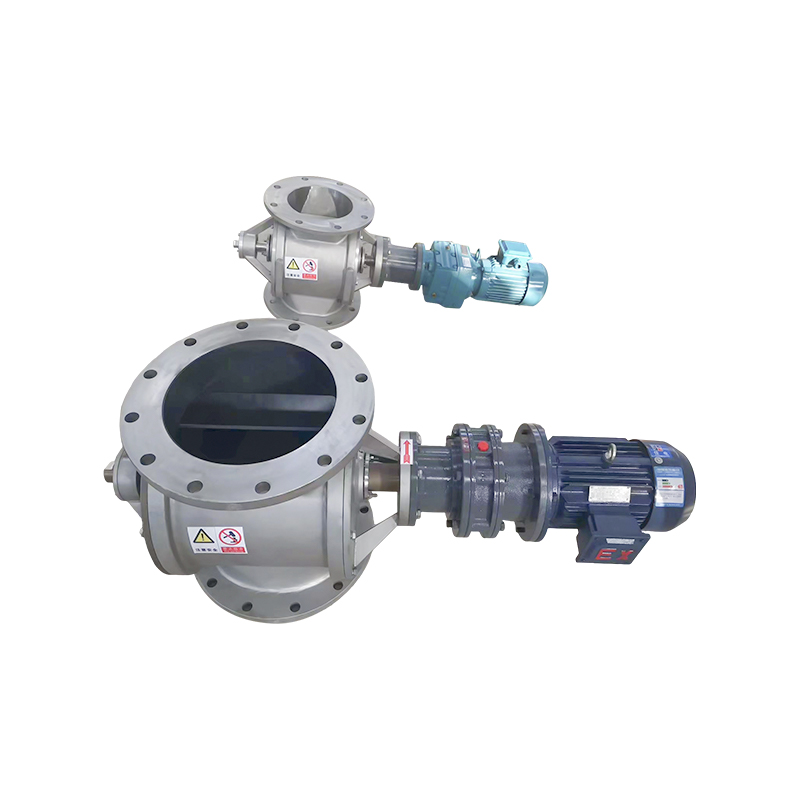

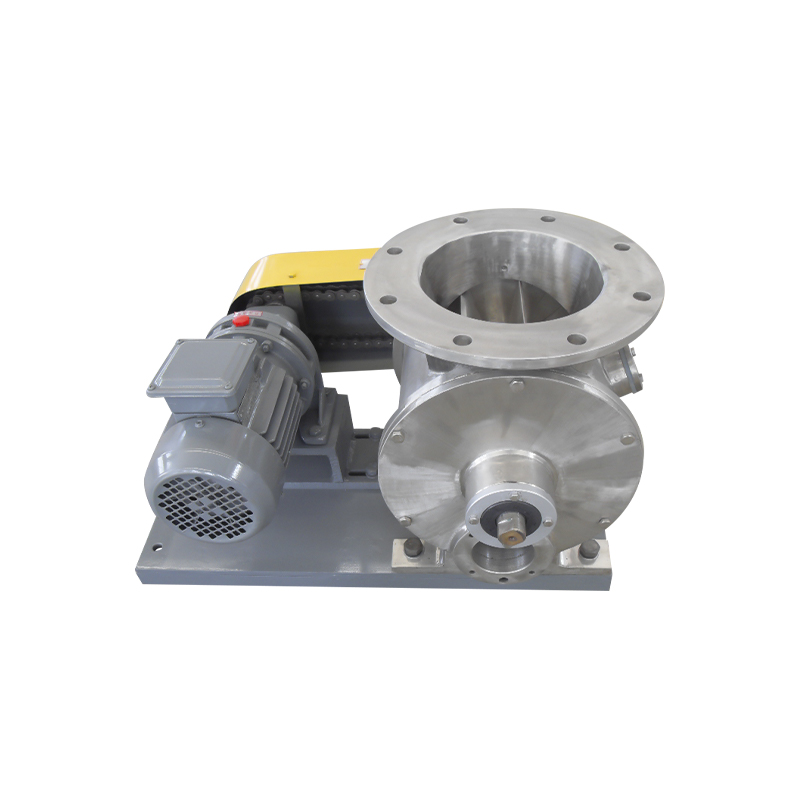

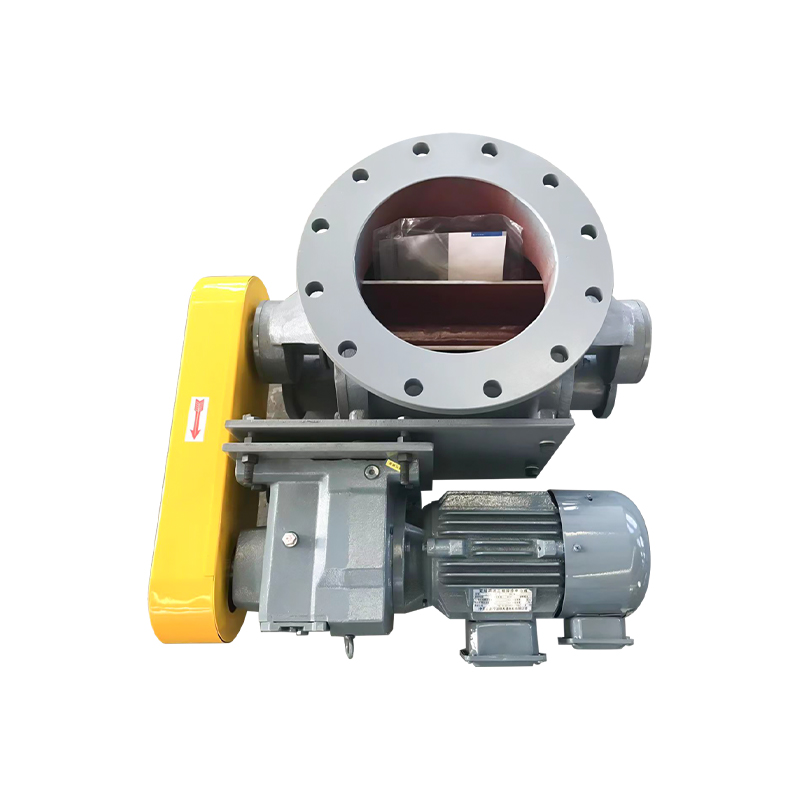

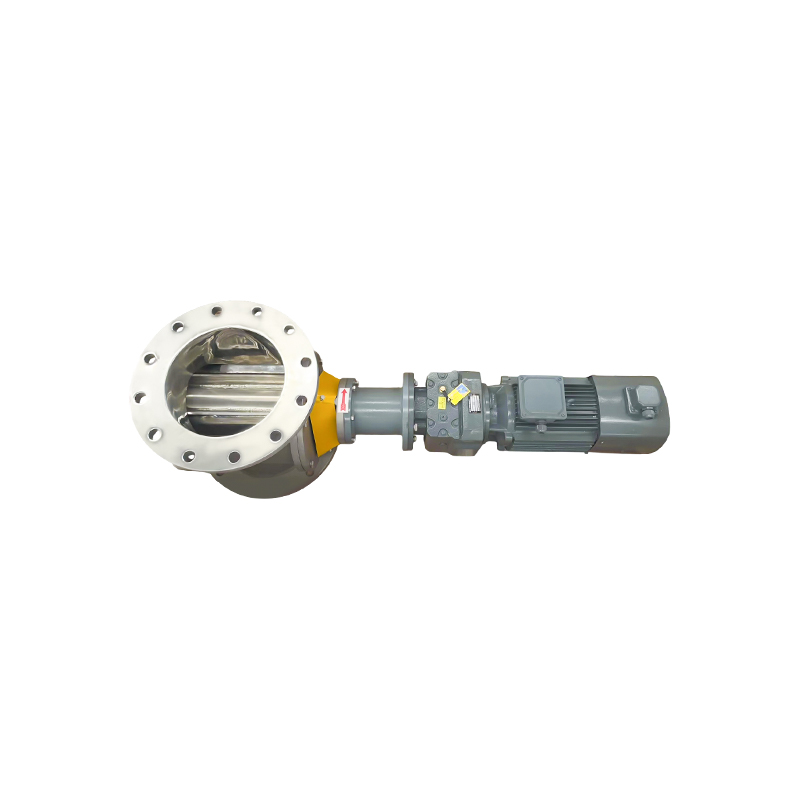

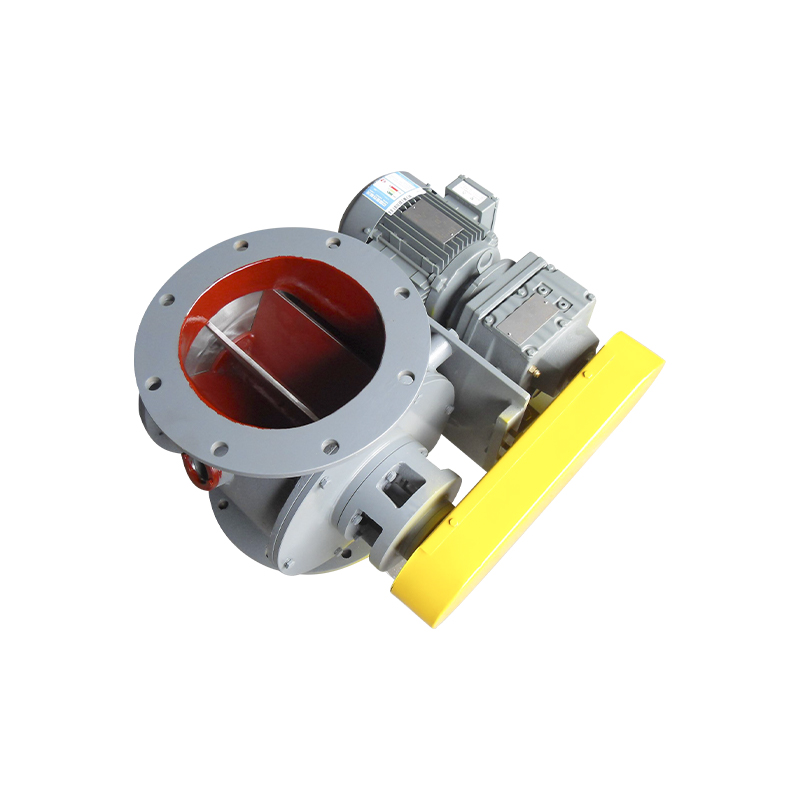

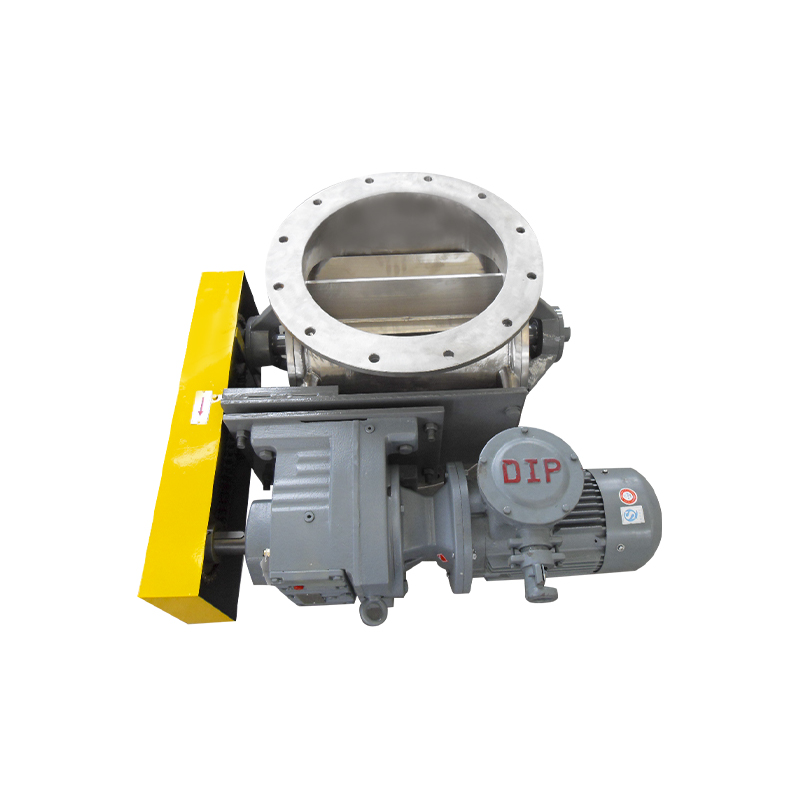

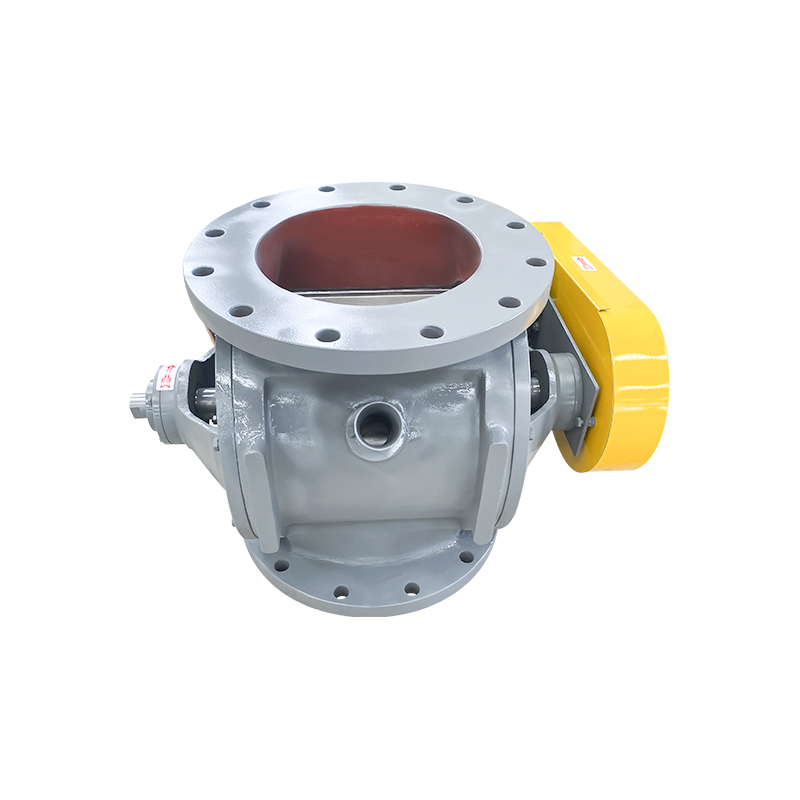

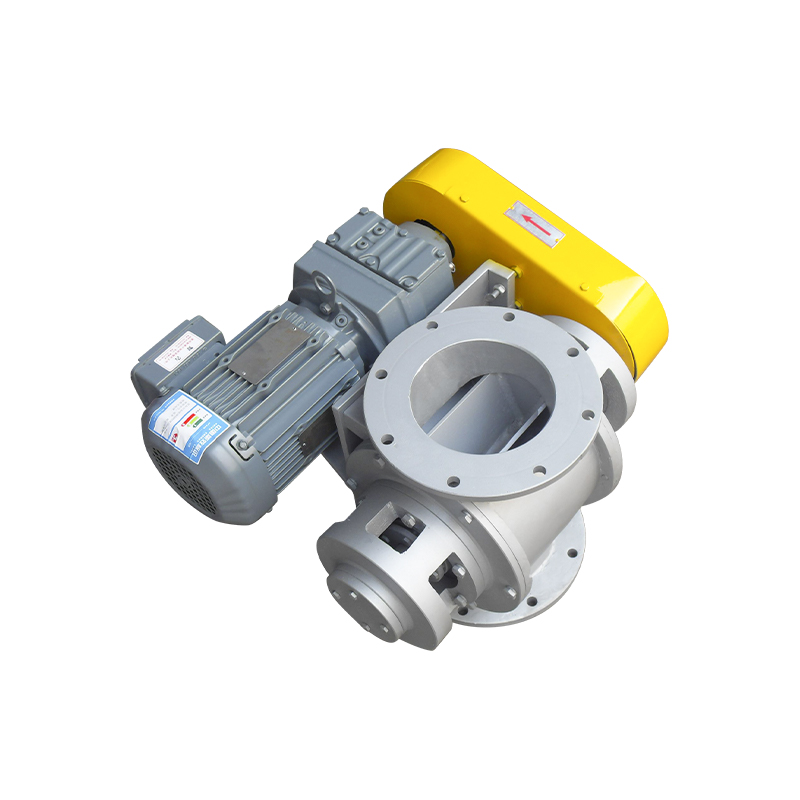

Valvola rotativa a porta rotonda con guarnizione a baderna

La valvola rotativa a bocca tonda del tipo con tenuta a baderna è un dispositivo di alimentazione rotativo progettato per applicazioni di trasporto e scarico continue di materiali sfusi secchi come polveri e particelle. La sua struttura di tenuta adotta la tecnologia di tenuta a baderna per prevenire efficacemente perdite di materiale e riflusso di gas ed è adatta per sistemi di trasporto a pressione positiva, pressione negativa o micropressione. L'ingresso e l'uscita della valvola rotativa adottano una struttura standard a bocca rotonda, comoda per l'aggancio a vari silos circolari, tubazioni e sistemi di trasporto pneumatico ed è facile da installare e mantenere.
Caratteristiche: Le guarnizioni dell'estremità dell'albero realizzate con materiali resistenti all'usura (come politetrafluoroetilene, nylon, poliuretano, materiali compositi in grafite, ecc.) sono installate su entrambe le estremità (estremità dell'albero) delle pale del rotore. Vantaggi: le prestazioni di tenuta sono notevolmente migliorate rispetto al tipo base e possono sopportare una certa differenza di pressione (solitamente <0,1 MPa). La struttura è relativamente semplice e il costo è contenuto.

Svantaggi: La piastra terminale è una parte soggetta ad usura e deve essere sostituita regolarmente. L'effetto sigillante diminuirà in caso di alta differenza di pressione o materiali altamente abrasivi. Non adatto a condizioni di lavoro estreme con temperatura o corrosione chimica.

Applicazione: Il tipo più comunemente usato, adatto per la maggior parte delle differenze di bassa e media pressione (come scarico del collettore di polveri, alimentazione/scarico del trasporto pneumatico a bassa pressione, scarico dell'alimentatore a vuoto, ecc.), occasioni con materiali non altamente corrosivi e a temperatura non elevata.
