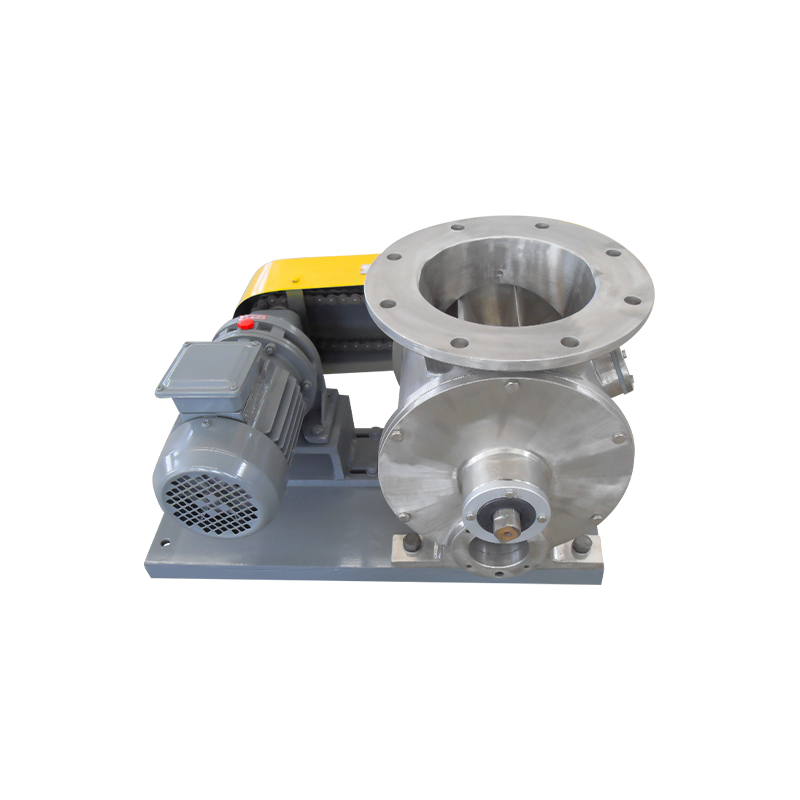

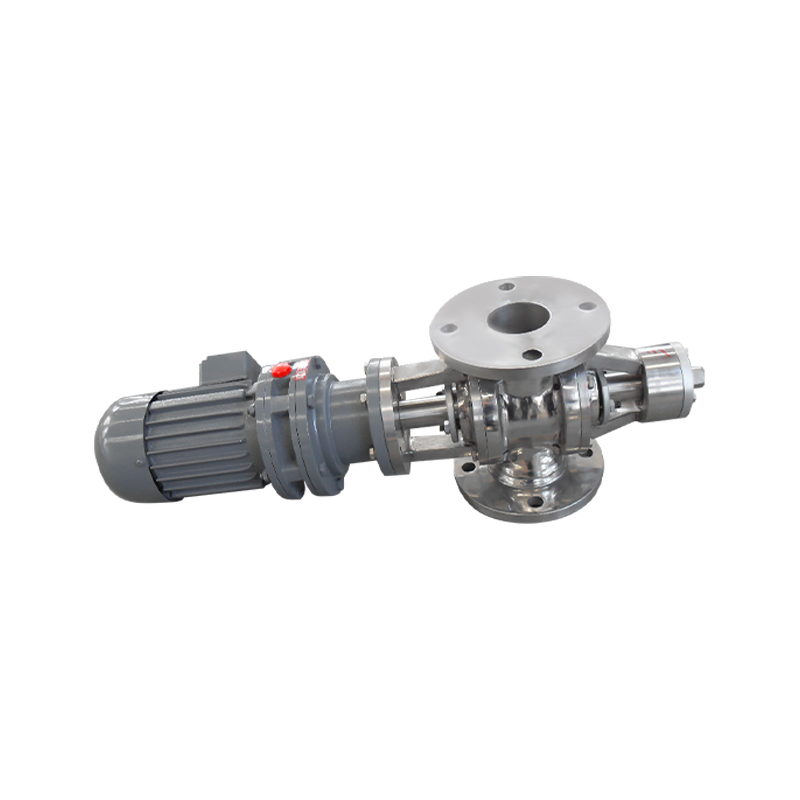

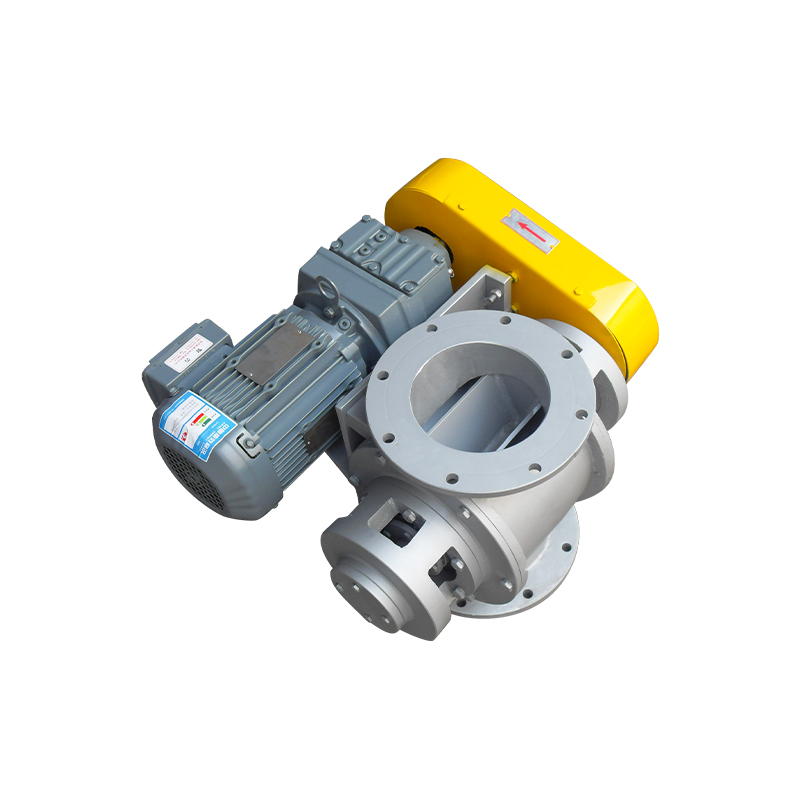

Valvola rotativa a porta rotonda con tenuta meccanica

La valvola rotativa a bocca tonda del tipo a tenuta meccanica è un'apparecchiatura di alimentazione rotativa di fascia alta utilizzata in occasioni di trasporto ad alta tenuta e ad alta pulizia. La sua caratteristica principale è la struttura di tenuta meccanica all'estremità dell'albero per garantire che il materiale non fuoriesca, non si contamini o non rifluisca durante il processo di trasporto e scarico.
Caratteristiche: La tenuta meccanica rotativa standard industriale (faccia singola o doppia) è adottata all'estremità dell'albero del rotore. Solitamente è composto da un anello dinamico, un anello statico, una molla e un anello di tenuta ausiliario.

Vantaggi:

Eccellenti prestazioni di tenuta, possono sopportare differenze di pressione elevate (fino a 0,35 MPa o superiori).

Lunga durata (in condizioni di lavoro adeguate).

Adatto per alta temperatura (a seconda del materiale di tenuta), alta pressione, vuoto, materiali infiammabili ed esplosivi, tossici e nocivi, materiali altamente corrosivi o occasioni critiche che richiedono il completo isolamento del gas di processo.

Le tenute meccaniche a doppia faccia possono essere introdotte con liquido isolante (liquido sigillante) per fornire un livello più elevato di tenuta e lubrificazione/raffreddamento.

Svantaggi: La struttura è la più complessa ed il costo è il più alto. Elevati requisiti di installazione e manutenzione. Esistono determinati requisiti per la pulizia dei materiali (per evitare che le particelle penetrino nella superficie di tenuta). È necessario un sistema di liquido sigillante aggiuntivo (quando le estremità sono doppie).

Applicabile a: Trasporto pneumatico ad alta pressione (pressione positiva o vuoto), industria chimica, industria petrolchimica, industria farmaceutica, alimenti (requisiti di sterilità), ambienti con polveri esplosive e altre occasioni con requisiti di tenuta estremamente elevati.
